Referencia del Archivo cAllegrexDefs.h

Definiciones de los struct que contienen los tipos de registros del procesador principal, así como los opcodes de los diferentes tipos de instrucciones. Más...

#include <inttypes.h>
#include "general_emu.h"

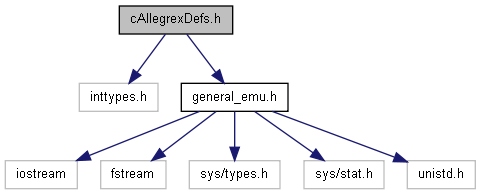

Dependencia gráfica adjunta para cAllegrexDefs.h:

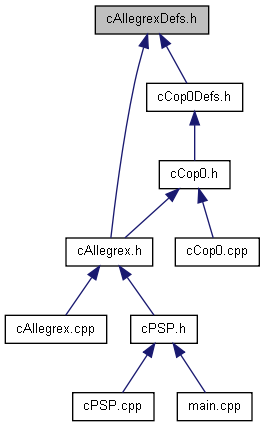

Gráfico de los archivos que directa o indirectamente incluyen a este archivo:

Ir al código fuente de este archivo.

Clases
union	tRegistroDoble
union	tRegistroInst
'defines'
#define	INST_ADD   0x20
#define	INST_ADDU   0x21
#define	INST_AND   0x24
#define	INST_BREAK   0x0D
#define	INST_DIV   0x1A
#define	INST_DIVU   0x1B
#define	INST_JALR   0x09
#define	INST_JR   0x08
#define	INST_MASC_J   0xC0000000
#define	INST_MFHI   0x10
#define	INST_MFLO   0x12
#define	INST_MOVNZ   0x0B
#define	INST_MOVZ   0x0A
#define	INST_MTHI   0x11
#define	INST_MTLO   0x13
#define	INST_MULT   0x18
#define	INST_MULTU   0x19
#define	INST_NOP   0x00000000
#define	INST_NOR   0x27
#define	INST_OR   0x25
#define	INST_RIMM_BGEZ   0x01
#define	INST_RIMM_BGEZAL   0x11
#define	INST_RIMM_BGEZALL   0x13
#define	INST_RIMM_BGEZL   0x03
#define	INST_RIMM_BLTZ   0x00
#define	INST_RIMM_BLTZAL   0x10
#define	INST_RIMM_BLTZALL   0x12
#define	INST_RIMM_BLTZL   0x02
#define	INST_RIMM_TEQI   0x0C
#define	INST_RIMM_TGEI   0x08
#define	INST_RIMM_TGEIU   0x09
#define	INST_RIMM_TLTI   0x0A
#define	INST_RIMM_TLTIU   0x0B
#define	INST_RIMM_TNEI   0x0E
#define	INST_SLL   0x00
#define	INST_SLLV   0x04
#define	INST_SLT   0x2A
#define	INST_SLTU   0x2B
#define	INST_SRA   0x03
#define	INST_SRAV   0x07
#define	INST_SRL   0x02
#define	INST_SRLV   0x06
#define	INST_SUB   0x22
#define	INST_SUBU   0x23
#define	INST_SYNC   0x0F
#define	INST_SYSCALL   0x0C
#define	INST_TEQ   0x34
#define	INST_TGE   0x30
#define	INST_TGEU   0x31
#define	INST_TLT   0x32
#define	INST_TLTU   0x33
#define	INST_TNE   0x36
#define	INST_XOR   0x26
#define	NUM_OPCODES   64
#define	NUM_REG_GENERICOS   32
#define	REG_A0   4
#define	REG_A1   5
#define	REG_A2   6
#define	REG_A3   7
#define	REG_AT   1
#define	REG_FP   30
#define	REG_GP   28
#define	REG_K0   26
#define	REG_K1   27
#define	REG_RA   31
#define	REG_S0   16
#define	REG_S1   17
#define	REG_S2   18
#define	REG_S3   19
#define	REG_S4   20
#define	REG_S5   21
#define	REG_S6   22
#define	REG_S7   23
#define	REG_SP   29
#define	REG_T0   8
#define	REG_T1   9
#define	REG_T2   10
#define	REG_T3   11
#define	REG_T4   12
#define	REG_T5   13
#define	REG_T6   14
#define	REG_T7   15
#define	REG_T8   24
#define	REG_T9   25
#define	REG_V0   2
#define	REG_V1   3
#define	REG_VALOR_DEFECTO   0
#define	REG_VALOR_INICIAL_PC   0xBFC00000
#define	REG_VALOR_INICIAL_SP   0x7FFFEFFC
#define	REG_ZR   0
#define	TAM_INSTRUCCION   sizeof(tWord)
#define	TAM_PIPLINE   2
'typedefs'
typedef uint32_t	tRegistro

---

Descripción detallada

Fecha:

Jan 19, 2011

Autor:

m0skit0

---

Documentación de los 'defines'

#define INST_ADD   0x20

#define INST_ADDU   0x21

#define INST_AND   0x24

#define INST_BREAK   0x0D

#define INST_DIV   0x1A

#define INST_DIVU   0x1B

#define INST_JALR   0x09

#define INST_JR   0x08

#define INST_MASC_J   0xC0000000

Máscara para saltos

#define INST_MFHI   0x10

#define INST_MFLO   0x12

#define INST_MOVNZ   0x0B

#define INST_MOVZ   0x0A

#define INST_MTHI   0x11

#define INST_MTLO   0x13

#define INST_MULT   0x18

#define INST_MULTU   0x19

#define INST_NOP   0x00000000

#define INST_NOR   0x27

#define INST_OR   0x25

#define INST_RIMM_BGEZ   0x01

#define INST_RIMM_BGEZAL   0x11

#define INST_RIMM_BGEZALL   0x13

#define INST_RIMM_BGEZL   0x03

#define INST_RIMM_BLTZ   0x00

#define INST_RIMM_BLTZAL   0x10

#define INST_RIMM_BLTZALL   0x12

#define INST_RIMM_BLTZL   0x02

#define INST_RIMM_TEQI   0x0C

#define INST_RIMM_TGEI   0x08

#define INST_RIMM_TGEIU   0x09

#define INST_RIMM_TLTI   0x0A

#define INST_RIMM_TLTIU   0x0B

#define INST_RIMM_TNEI   0x0E

#define INST_SLL   0x00

#define INST_SLLV   0x04

#define INST_SLT   0x2A

#define INST_SLTU   0x2B

#define INST_SRA   0x03

#define INST_SRAV   0x07

#define INST_SRL   0x02

#define INST_SRLV   0x06

#define INST_SUB   0x22

#define INST_SUBU   0x23

#define INST_SYNC   0x0F

#define INST_SYSCALL   0x0C

#define INST_TEQ   0x34

#define INST_TGE   0x30

#define INST_TGEU   0x31

#define INST_TLT   0x32

#define INST_TLTU   0x33

#define INST_TNE   0x36

#define INST_XOR   0x26

#define NUM_OPCODES   64

Tipos diferentes de códigos de operación que existen

#define NUM_REG_GENERICOS   32

Número de registros genéricos tiene el procesador

#define REG_A0   4

#define REG_A1   5

#define REG_A2   6

#define REG_A3   7

#define REG_AT   1

#define REG_FP   30

#define REG_GP   28

#define REG_K0   26

#define REG_K1   27

#define REG_RA   31

#define REG_S0   16

#define REG_S1   17

#define REG_S2   18

#define REG_S3   19

#define REG_S4   20

#define REG_S5   21

#define REG_S6   22

#define REG_S7   23

#define REG_SP   29

#define REG_T0   8

#define REG_T1   9

#define REG_T2   10

#define REG_T3   11

#define REG_T4   12

#define REG_T5   13

#define REG_T6   14

#define REG_T7   15

#define REG_T8   24

#define REG_T9   25

#define REG_V0   2

#define REG_V1   3

#define REG_VALOR_DEFECTO   0

#define REG_VALOR_INICIAL_PC   0xBFC00000

#define REG_VALOR_INICIAL_SP   0x7FFFEFFC

#define REG_ZR   0

#define TAM_INSTRUCCION   sizeof(tWord)

Tamaño de instrucción del procesador

#define TAM_PIPLINE   2

Tamaño del pipeline del procesador

---

Documentación de los 'typedefs'

typedef uint32_t tRegistro

Definimos un registro del procesador
