[Tutorial] Desmontar y montar DualShock 3 y SIXAXIS.

Mensajepor Dark Pallacus » 03 Sep 2009, 00:45

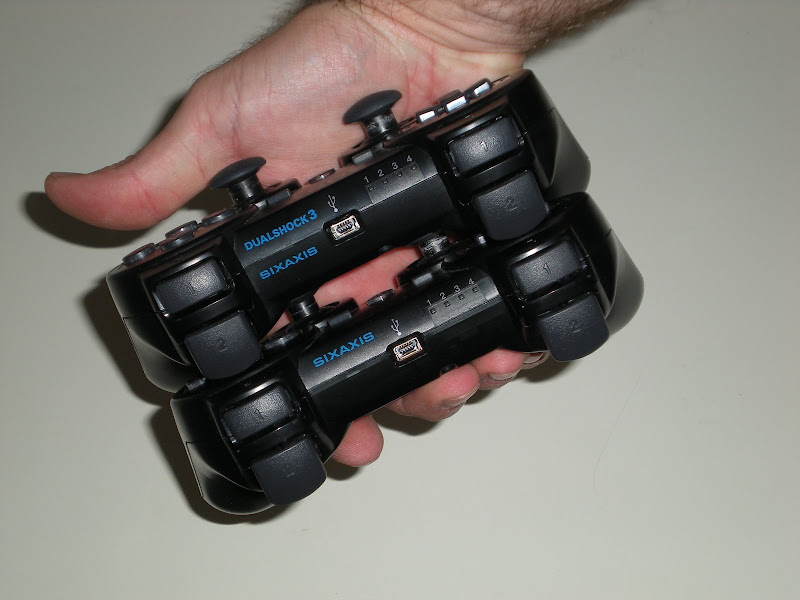

COMO DESMONTAR Y MONTAR EL MANDO DUALSHOCK 3 Y/O SIXAXIS


Imagen

No hagáis este tutorial!
A menos que no tengáis otro remedio. Hay partes del montaje bastante complicadas, se pueden perder piezas o romperse componentes del mando. (Casualmente haciendo el tutorial se me rompió el cable de un motor y tuve que soldarlo - Que mal rollo!).
Así, quedáis avisados de que manipuláis el mando bajo vuestra responsabilidad.
También comentar que al abrir el mando vais a perder la garantía.
Si aún estáis decididos a desmontarlo. por favor, leed el tutorial completo antes de empezar.


DESMONTAJE.

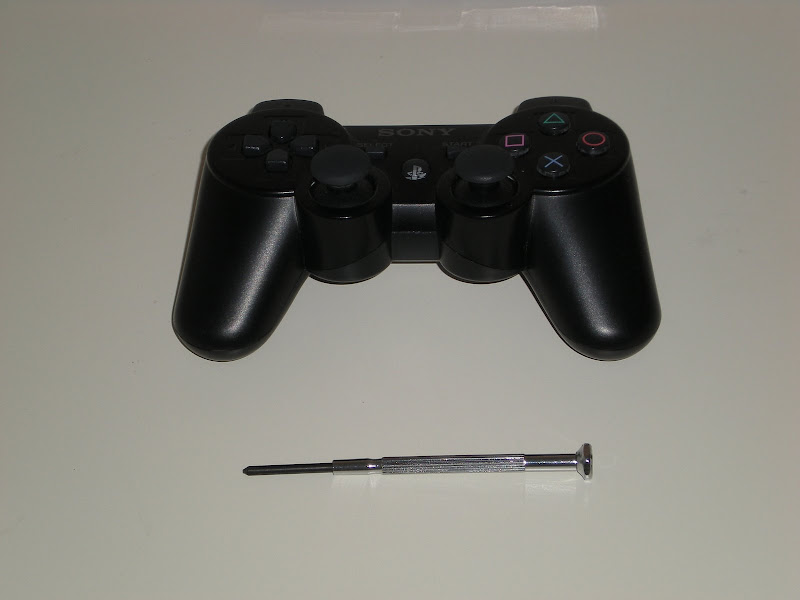

Necesitaremos, ademas del mando, un destornillador de estrella pequeño ("PH1") y para el SIXAXIS, ademas, uno un poco mas pequeño ("PH0").
NO SEAS BRUTO! Si usas un destornillador normal podrías pasar la rosca de los tornillos y cargarte algo. Si puedes usa un destornillador de precisión (como el que puedes ver en la foto).
Spoiler:
Imagen

Empezamos quitando los cinco tornillos que se ven en la parte trasera.
Spoiler:
Imagen

Para separar las dos partes de la carcasa hay que presionar fuerte en la parte del centro (donde tengo el pulgar de la mano derecha) y separarlas. Ésto cuesta bastante, muchas veces he acabado haciendo palanca con un destornillador, pero tened en cuenta que se marca el plástico.
Spoiler:
Imagen

Mucha atención: El mando SIXAXIS tiene una pequeña pieza en el botón de "reset" que debemos retirar ahora, antes de que se pierda. La carcasa del DS3 ha sido convenientemente modificada y no da este problema.
Spoiler:
ImagenImagenImagen

Levantamos la batería y la desconectamos.
Spoiler:
ImagenImagen

Las baterías de los dos mandos, aunque siendo modelos distintos tienen las mismas características 3,7 V y 610 mAh .
Spoiler:
Imagen

En el DS3 quitamos los tornillos de los motores y el que sujeta la placa.
Spoiler:
ImagenImagen

En el SIXAXIS quitamos el tornillo de la placa. Éste es mas pequeño que los demás.
Spoiler:
Imagen

Recogemos los botones R1 y L1, antes de que salgan disparados por ahí y los separadores que hay entre "R1"y"R2" y "L1"y"L2". Y ya podemos retirar el conjunto de placa, gatillos y motores. Tened cuidado de no darles tirones a los motores y que los botones permanezcan en su sitio en la carcasa superior.
Spoiler:
ImagenImagen

Quitamos las palancas tirando de ellas hacia arriba.
Spoiler:
Imagen

En el DS3, levantamos con cuidado la botonera y sacamos la faja que la une a la placa.
Spoiler:
ImagenImagen

En el SIXAXIS tenemos que desconectar el sensor de movimiento y sacar la faja.
Spoiler:
Imagen

En el chasis de la botonera del SIXAXIS encontrareis el sensor de movimiento.
Spoiler:
ImagenImagenImagen

Si lo necesitáis podéis desmontar todos los botones del mando.
Spoiler:
Imagen

Y ya tenemos el mando desmontado.
Spoiler:
Imagen

Bien, todavía no ha llegado lo peor, vamos allá.

MONTAJE.


Coloca todos los botones de la parte superior:
Debajo de la cruzeta va una pieza para que pivote.
Spoiler:
Imagen

Los botones de acción solo se pueden montar en su posición. (Que listos los de Sony ;) )
Spoiler:
Imagen

Colocamos las partes de goma.
Spoiler:
Imagen

El botón PS del SIXAXIS tiene un anillo de plástico, ponemos el botón, el anillo y los botones "select" y "start". A mi se me olvidó montar el plástico de los leds "1","2","3" y "4"(el que sirve para indicar que número tiene asignado el mando).
Spoiler:
ImagenImagen

En el DS3 conectamos la faja a la placa y giramos la botonera fijándonos de que encaje el pivote de centrado.
Spoiler:
ImagenImagen

En el SIXAXIS conectamos el sensor de movimiento, la faja y alojamos el sensor de movimiento en su sitio.
Spoiler:
ImagenImagenImagen

Comprobamos que la botonera asienta bien sobre la placa.
Spoiler:
Imagen

Ponemos las palancas en su sitio.
Spoiler:
Imagen

Colocamos la placa, nos fijamos que asienta bien y los botones permanecen en su sitio. Y ponemos el tornillo de la placa y los de los motores.
Spoiler:
ImagenImagenImagenImagen

Ponemos el chasis de los gatillos en su guía juntamente con los separadores. Esto os costará, es normal, a todos nos cuesta las 20 primeras veces. ;)
Los botones L1 y R1 los hemos olvidado a propósito, los pondremos luego.
Spoiler:
ImagenImagen

Nos fijamos que queda bien montado.
Spoiler:
Imagen

Conectamos la batería y la ponemos en su sitio.
Spoiler:
ImagenImagenImagenImagen

En el mando SIXAXIS colocaremos la pieza del botón "reset". Y nos fijaremos que quede bien montado.
Spoiler:
ImagenImagen

Mas cosas difíciles. A los lados de los gatillos hay unas guías para encajar las dos partes de la carcasa. Juntaremos las dos carcasas, empezando por el lado de los gatillos y con cuidado de no darle la vuelta (se movería la batería y perderíamos la pieza del botón "reset").
Spoiler:
ImagenImagenImagen

Nos aseguramos de que encaja bien y ponemos los cinco tornillos.
Spoiler:
ImagenImagenImagen

Ya casi.
Presentamos los botones R1 y L1. Fíjate que no los pongas del revés, sino tendrás que volverlo a desmontar. Y apretamos.
Spoiler:
ImagenImagenImagenImagen

Comprobamos que funcionen todos los botones.
Spoiler:
Imagen

Le pegamos un apretón al mando, retorciéndolo un poco y apretamos definitivamente los tornillos.
Spoiler:
Imagen



Y un truco:
Si en algún momento apretamos sin querer el botón PS y se activa el mando, no pasa nada. Pulsa el botón PS durante 10 segundos y se apagará.
Spoiler:
ImagenImagen



Si tenéis dudas, no me llaméis al mobil! Pesaos. Publicad una respuesta, como todo el mundo y os responderé lo antes posible.
Igualmente si veis algún error o cualquier cosa mal, me avisáis y lo corregiré.

Y si habeis sido capaces de haberos leido todo este :ladrillo: muchas grácias por vuestra atención.
Última edición por Dark Pallacus el 05 Feb 2012, 23:30, editado 1 vez en total.
PS3 - PSP 2000

Avatar de Usuario
largeroliker
Administrador
Administrador
Mensajes: 8260
Registrado: 03 Sep 2009, 09:46
PSN ID: larger0o
Gamertag Xbox Live: larger0o
Steam ID: larger0o
Twitter: larger0o
Ubicación: Málaga
Contactar:

Re: [Tutorial] Desmontar y montar DualShock 3 y SIXAXIS.

Mensajepor largeroliker » 22 Sep 2009, 11:22

Gran tuto :)

Por cierto, los botones L1 y R1 se colocan igual en el Dual Shock y en el Dual Shock 2? Porque cuando desmonté los míos me costaron dios y ayuda, y no me figuraba que se metieran así... ~~

Saludos! ;)
Imagen
Nintendo Switch · PS4 · PS Vita · PS3 · new 3DS XL · Xbox 360 · PSP · PS2

Avatar de Usuario
Rossen
Habitual
Habitual
Mensajes: 471
Registrado: 03 Sep 2009, 21:58
PSN ID: Rossenn
Ubicación: :)
Contactar:

Re: [Tutorial] Desmontar y montar DualShock 3 y SIXAXIS.

Mensajepor Rossen » 24 Sep 2009, 21:12

Supongo que se deben de montar de la misma forma.
Gracias por el tuto, para una limpiesa interna una vez cada 6 meses no cae mal. ;)

Avatar de Usuario
Razvy14
Experto
Experto
Mensajes: 604
Registrado: 03 Sep 2009, 16:14
PSN ID: Razvy35
Contactar:

Re: [Tutorial] Desmontar y montar DualShock 3 y SIXAXIS.

Mensajepor Razvy14 » 12 Dic 2009, 19:50

Una cosa, los mandos se cargan no? Porque si hay que abrirlo para cambiar la bateria listo estoy..
NEOBARON escribió:wooo!!! que bien estar por aqui para tan magno momento, las pelotillas del culo se me han puesto como alcachofas de la felicidad :mrgreen:

Avatar de Usuario
Kravenbcn
Administrador
Administrador
Mensajes: 16252
Registrado: 01 Sep 2009, 21:27
PSN ID: Kravenbcn
Twitter: Kravenbcn
Ubicación: Barcelona
Contactar:

Re: [Tutorial] Desmontar y montar DualShock 3 y SIXAXIS.

Mensajepor Kravenbcn » 12 Dic 2009, 19:59

Si, se cargan via USB.
No te pierdas nada, sigue a DaXHordes en Twitter, Facebook, Google+ y Youtube

Imagen
¿Quieres formar parte del equipo de DaXHordes.org? Esta es tu oportunidad.
PS3 · PS Vita · PSP

Avatar de Usuario
Razvy14
Experto
Experto
Mensajes: 604
Registrado: 03 Sep 2009, 16:14
PSN ID: Razvy35
Contactar:

Re: [Tutorial] Desmontar y montar DualShock 3 y SIXAXIS.

Mensajepor Razvy14 » 12 Dic 2009, 20:04

Uffffff menos mal y el cable te lo dan ellos no?
NEOBARON escribió:wooo!!! que bien estar por aqui para tan magno momento, las pelotillas del culo se me han puesto como alcachofas de la felicidad :mrgreen:

Avatar de Usuario
Kravenbcn
Administrador
Administrador
Mensajes: 16252
Registrado: 01 Sep 2009, 21:27
PSN ID: Kravenbcn
Twitter: Kravenbcn
Ubicación: Barcelona
Contactar:

Re: [Tutorial] Desmontar y montar DualShock 3 y SIXAXIS.

Mensajepor Kravenbcn » 12 Dic 2009, 20:21

Por supuesto, el cable viene incluido.
No te pierdas nada, sigue a DaXHordes en Twitter, Facebook, Google+ y Youtube

Imagen
¿Quieres formar parte del equipo de DaXHordes.org? Esta es tu oportunidad.
PS3 · PS Vita · PSP

Avatar de Usuario
Razvy14
Experto
Experto
Mensajes: 604
Registrado: 03 Sep 2009, 16:14
PSN ID: Razvy35
Contactar:

Re: [Tutorial] Desmontar y montar DualShock 3 y SIXAXIS.

Mensajepor Razvy14 » 12 Dic 2009, 20:29

Genial, perdona por la pregunta tan tonta que acabo de hacer :lol:

Salu2 y gracias.
NEOBARON escribió:wooo!!! que bien estar por aqui para tan magno momento, las pelotillas del culo se me han puesto como alcachofas de la felicidad :mrgreen:

Avatar de Usuario
Dark Pallacus
ViP Hordes
ViP Hordes
Mensajes: 1507
Registrado: 03 Sep 2009, 00:35
PSN ID: Pallacus
Ubicación: Barcelona
Contactar:

Re: [Tutorial] Desmontar y montar DualShock 3 y SIXAXIS.

Mensajepor Dark Pallacus » 04 Ene 2010, 14:19

Razvy14 escribió:Uffffff menos mal y el cable te lo dan ellos no?

De hecho, la consola trae un cable USB. Si compras el mando suelto no trae ni cable ni nada mas que el mando. Pero cualquier cable miniUSB sirve.
PS3 - PSP 2000

salpar
Novato
Novato
Mensajes: 1
Registrado: 02 Sep 2010, 23:14

Re: [Tutorial] Desmontar y montar DualShock 3 y SIXAXIS.

Mensajepor salpar » 02 Sep 2010, 23:17

hola, enorabuena por el tutorial.

pero yo tengo un gran problema en el paso 2 (abrir el mando)

tengo un dualshock3, y e provado de apretar en el medio con todas mis fuerzas pero no hay manera. por la parte ke he kitado los tornillos se abre bien, pero en la zona de entre los joysticks es imposible abrirla.

porfavor, necesito ayuda urgente
